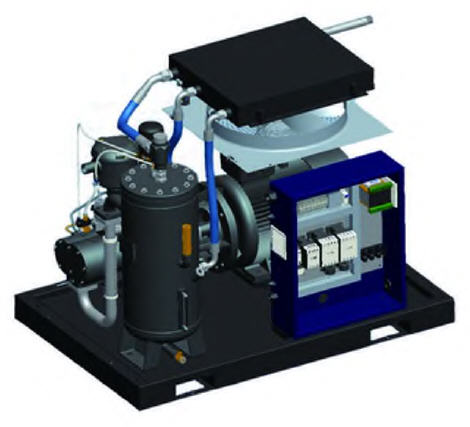

微油螺杆式空气压缩机机体构造由二大部分组成：

1、 基本结构



微油螺杆式空压机，系一种双轴容积式（Two shaft positive displacement）回转型压缩机。进气口开于机壳（Casing）之上端，排气口开于下部，一对高精密度主（阳）、副（阴）转子，水平且平行装于机壳内部，主转子有五个形齿，而副转子有六个形齿。主转子直径大，副转子直径小。齿形成螺旋状，两者齿形相互啮合。主、副转子二端分别有轴承支撑定位。

机体共分二种，一种为皮带传动式，另一种为弹性联轴器直接传动。弹性联轴器系以一联轴器将电动机与主机体结合在一起，再径一组高精密度增速齿轮将主转子提高。皮带传动式则没有曾速齿轮，而由二个依速度比例制造的皮带轮将动力径由皮带传动。





电动机经联轴器（Coupling）、增速齿轮（Increasing Gear）或皮带（Belt）带动主转子。由于二转子相互啮合，主转子即直接带动副转子一同旋转。冷却润滑油由压缩机机壳下部经由喷嘴直接喷入转子间啮合部分，并与空气混合，带走因压缩而产生之热量，达到冷却效果。同时形成油膜，防止转子间金属与金属直接接触及封闭转子间和机壳间之间隙。喷入的润滑油亦可减少高速压缩所造成的噪音。由于排气压力的不同，喷油的重量约为空气重量的5—10倍。
