概況 |
|
結構形式 |
液动式滑閥式換向閥 |
公稱尺寸 |
DIN 24 340(16-25-32)/ CETOP(7-8-10)/NFPA(D07-D08-D10) |
接口 |
DIN 24340 A16-A25-A32 / ISO 4401 / CETOP RP 121-H/ NFPA D07-D08-D10 |
安裝位置 |
任意,優先考慮水平位置 |
環境溫度 |
-25°C...+50°C |
重量 |
9.0-17.0-66.0 kg |
液壓 |
|
工作介質 |
液壓油依照DIN 51524/51525標準 |
油液溫度 |
-25°C 至 + 70°C |
粘度範圍v |
2.8 至 400 mm2/s (2.8 至 400 cSt) |
允許的污染度 |
NAS 1638 7-9級,達到 β10 > 75 |
工作壓力 |
350 bar |
额定流量[l/min] |
300-700-2000 |

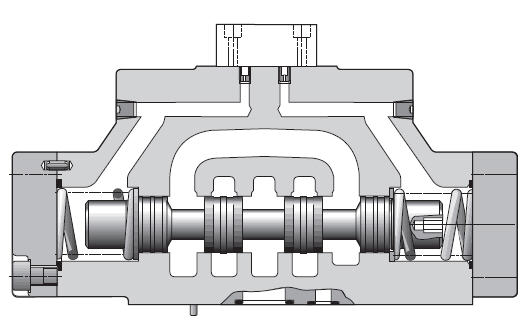

D4P、D9P、D11P 是液动式3位4通或2位4通滑阀式换向阀,用于控制油流的方向。
主滑动阀芯通过由X口和Y口来的控制油的压力换到所要求的位置上并通过定位机构或弹簧保持在其位置上。
控制油的压力和流量对主滑动阀芯的换向性能有重要的影响。
