概況 |
|
結構形式 |
座閥式換向閥 |
公稱尺寸 |
DIN NG6 / CETOP 03 / NFPA D03 |
接口 |
DIN 24340 A6 / ISO 4401 / CETOP RP 121-H / NFPA D03 |
安裝位置 |
任意 |
環境溫度 |
-40°C...+ 80°C,注意允許的啓動時間 |
重量 |
0.8 kg |
緊固螺栓 |
4個 DIN 912 M5x30-12.9;扭矩 8.1 Nm ± 10%;訂貨代號 code BK 375 |
液壓 |
|
工作介質 |
液壓油依照DIN 51524 / 51525標準 |
油液溫度 |
-25°C 至 + 70°C |
粘度V |
4 至 1500 mm2/s (4至1500 cSt) |
工作壓力 P, A和T |
350 bar |
最大流量 |
20 I/m in (當 Ap 10 bar)時 |
允許的污染度 |
NAS 1638 等級 7-9,達到 P1Q> 75 |
電氣 |
|
啓動時間 |
見曲綫圖 |
防護級別 |
IP 65依照DIN 40050標準(在插和裝的情况下) |
表面溫度 |
大約98°C,在環境溫度爲20°C時| |
D1SE型号的换向阀装有气密式换向电磁铁(湿式电磁铁),无泄漏锥形座阀并与标准化的DIN NG06,CETOP 03 和NFPA D03相兼容。通过2位3通结构可使A口与P相通,或者卸荷至油箱。阀通过复位弹簧自动地处在初始位置上(电磁铁不通电时),电磁铁通电时,阀切换至换向位置上。
阀锥连同换向推杆和电磁铁的衔铁腔与T 口相通。阀锥在其轴向作用方向上(开、关)不能出现面积差。这样可以实现静压平衡,使阀在两个流动方向上可以加压和换向。阀为全钢结构,功能重要的内部元件经过淬火处理,锥体和阀座经过磨削加工。

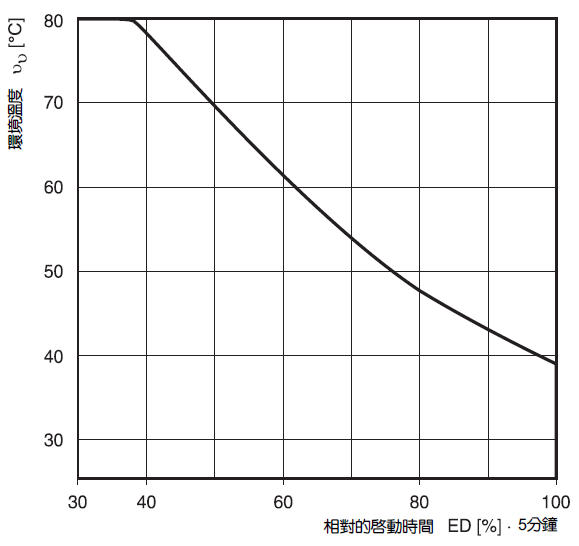

启动时间与环境温度
