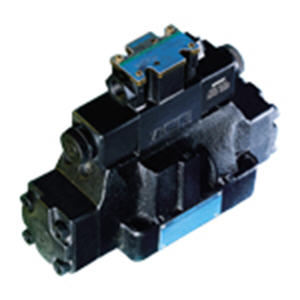

DG3V-8/DG5V-8 液压/电液控制

产品分类：方向控制阀

流量达：700l/min(185USgpm)
压力达：350bar(5000psi)
液压/电液控制
两级方向阀的结构
基本的四通滑阀型方向阀的结构
设计先进的先导阀使功率消耗减少

订购热线：133-8752-4372

概述

方向阀是用来改变液压回路中油液的流动方向的装置。阀是用来控制工作液压缸的运动方向或者是液动马达的旋转方向。

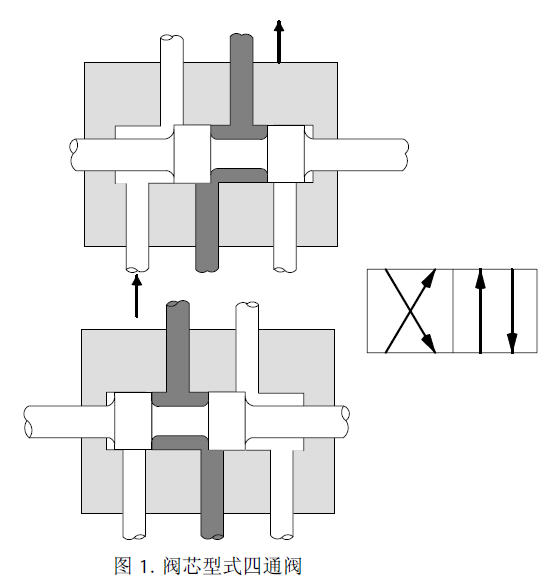

基本的四通滑阀型方向阀的结构

威格士的阀体拥有精密的机加工孔，公差与孔配合非常紧密的阀芯悬浮在液压油液的油膜中。阀芯的台肩和阀体的空腔设计成能将孔分成独立的腔室。阀体的油口导通这些腔室，从而阀芯位置决定了哪些油口打开或关闭。参见图 1。油液在阀体内从一个油口流向另一个油口，并从工作油口流出。

两级方向阀的结构

两级方向阀是由先导压力操纵。一个两级阀是由一个先导阀和一个大一些的主级阀组合在一起而构成的。一个 DG4V-3(S ) 型先导阀安装在主级阀的顶部。当先导阀电磁铁通电(起动)时，先导阀芯移动，油液转向主级阀，从而控制主级阀芯的移动。
