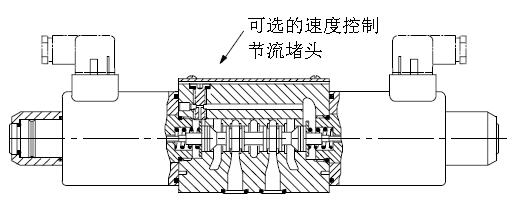

带有变速先导控制流道的弹簧对中直流阀的典型结构
概述
最高压力 . . . . 315 bar (4500 ps i)
最大流量 . . . . 达 120 L/min(32 US gpm),与阀芯有关
安装面 . . . . IS O 4401 规格 05 NFPA D02 DIN 24340 (NG10)
四通电磁铁控制方向控制阀,带有四台肩阀芯设计,实现平滑、可变的阀响应速度。
范围包括:
交流和直流湿式电磁铁选项,带 ISO4400 (DIN 43650) 电气连接器和手动操作器。
在所有的直流型号中,可变速换向能力,见“响应时间”部分。
多种阀芯型式,在弹簧偏置、弹簧对中和带定位配置中。
