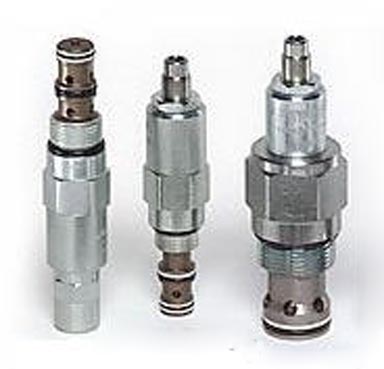

PB*B 3口導壓操作型減壓閥, 通用於控制第二油路的壓力, 使其低於主系統的壓力.其壓力/流量性能曲線很平, 很穩定, 低遲滯及低導壓流量.全調5 轉.
油口3 的壓力(回油壓) 直接加於油口1 的減壓設定壓.若回油壓力變化大, 可考慮附排油的導壓操作透氣型減洩壓閥(PV*A).
油口3 (排油口) 最高壓力3000 psi(210 bar).
油口1 和3 之間的導壓流量:
PBBB 7-10 in3/min (0,15-0,20 L/min)
PBDB 7-10 in3/min (0,15-0,20 L/min)
PBFB 10-15 in3/min (0,20-0,25 L/min)
PBHB 15-20 in3/min (0,25-0,35 L/min)
PBJB 15-20 in3/min (0,25-0,35 L/min)
低壓油路應考慮閥件, 配管以及油路板的壓損.
PBBB 所有彈簧的最低設定壓均為75 psi(5 bar)
油封包:
型號 Buna-N Viton
PBBB 990-163-007 990-163-006
PBDB 990-011-007 990-011-006
PBFB 990-002-007 990-002-006
PBHB 990-017-007 990-017-006
PBJB 990-019-007 990-019-006
