Sun 分流集流阀 FSBD、FSCD、FSDD、FSED、FSFD-XAN

文章出处：作者：人气：发表时间：2014-06-18 17:11:17

Sun FSBD、FSCD、FSDD、FSED、FSFD-XAN

产品分类：分流集流阀

分流型
仅作分流，不适合逆流
最大工作压：350 bar
最大输入流量时分流精度：FSBD: ±2.5%
最小输入流量时分流精度：FSBD: ±4.5%
最大输入流量时压损 = 18 bar

订购热线：133-8752-4372

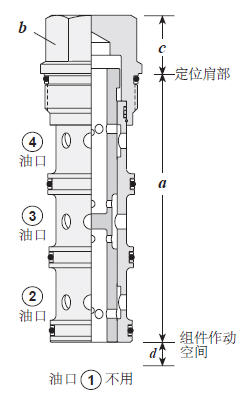

流量	代表型号	插孔	插式阀尺寸				安装扭矩 (Nm)
流量	代表型号	插孔	a	b	c	d	安装扭矩 (Nm)
2,5-12 L/min.	FSBA-XAN	T-31A	84,8	22,2	19	17	40/50
6-30 L/min.	FSCA-XAN	T-31A	84.8	22,2	19	17	40/50
12-60 L/min.	FSDA-XAN	T-32A	92.2	28,6	18	20	60/70
23-120 L./min.	FSEA-XAN	T-33A	114,4	31,8	25	26	200/215
45-240 L/min.	FSFA- XAN	T-34A	139,7	41,3	31	30	465/500

■ 最大工作压 = 350 bar
■ 仅作分流，不适合逆流
■ 最大输入流量时分流精度 = FSBD: ±2.5%, FSCD, FSDD, FSED, FSFD: ±3.5%
■ 最小输入流量时分流精度 = FSBD: ±4.5%, FSCD, FSDD, FSED, FSFD: ±6.5%
■ 最大输入流量时压损 = 18 bar
■ 最小输入流量时压损 = 0,7 bar
■ 当输入流量小于最小输入流量时，因无足够流量调节而使分流不确定
