VG342系列电磁阀的流通能力非常大，这从它的接口口径的大小（1/2、3/4、1）就可以看出来，以口径为1的电磁阀为例，其有效截面积分别高达210mm^2（P To A）和235mm^2（A To R）。尽管流量大，由于采用了先导控制，它的能耗却非常低，标准型的能耗为4WDC，节能型的仅为1.8WDC。

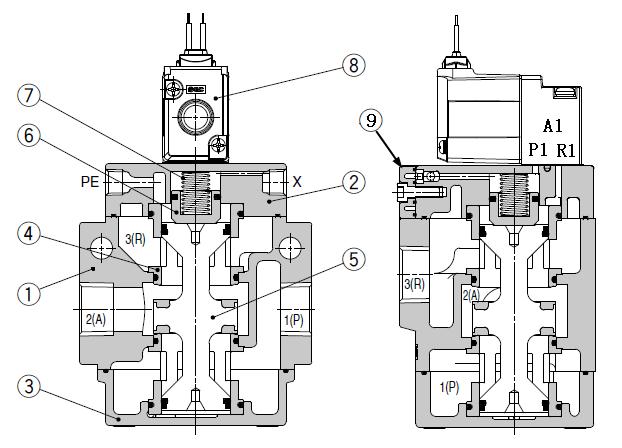

VG342阀有内部先导和外部先导之分，下面是内部先导的结构原理图。其实，仅从它的大流通能力，我们已经可以推断出该阀的阀芯采用了滑柱座阀式结构。先导电磁阀不通电时，通过内部通道，复位腔与p 口相通，在气压力及弹簧力的作用下，复位弹簧推动阀芯向下，A口、R口接通。先导电磁阀通电时，P1口与A1口相通，A1口与阀芯控制腔（下腔）相通，在气压力的作用下，阀芯上移封住R口，同时P口与A口相通。

VG342阀可以在常通和常断状态间转换。如果将常断改为常通型，除P、R口要换接外，还要旋转切换板⑨的方向，并根据切换板⑨上的记号（N.C表示常断，N.O表示常通，x表示外部先导）与链接板②上的▼记号对准即可。如x与▼对上，并卸下先导压力口x处的螺塞，接上先导压力气源，则该阀便由内部先导改为外部先导了。由于阀芯是平衡式结构，阀芯的切换不受工作气压的影响，故外部先导式（先导压力为0.2MPa）可用作选择阀和分配阀等，也可用于真空及低压的场合。
