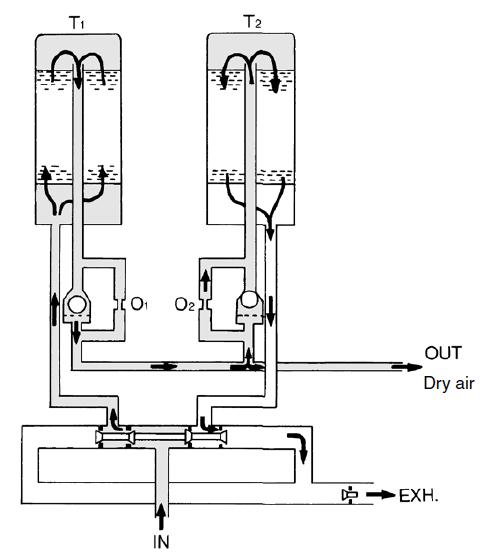

下图是无热再生吸附式干燥器的工作原理图。干燥器有两个充填了吸附剂的相同的吸附筒T1和T2，压缩空气通过二位五通阀，从吸附筒T1的下部流入，通过吸附剂层流到上部，空气屮的水分在加压条件下被吸附剂层吸收。干燥后的空气，通过单向阀，大部分从输出口输出，供气动系统使用。同时，约占10%〜15%的干燥空气，经固定节流孔O2，从吸附筒T2的顶部进入。因吸附筒T2通过二位五通阀和二位二通阀与大气相通，故这部分干燥的压缩空气迅速减压，流过T2中原来吸收水分已达饱和状态的吸附剂层，吸附剂中的水分在低压下脱附，脱附出来的水分随空气排至大气，实现了不需外加热源而使吸附剂再生的目的。
